概 述

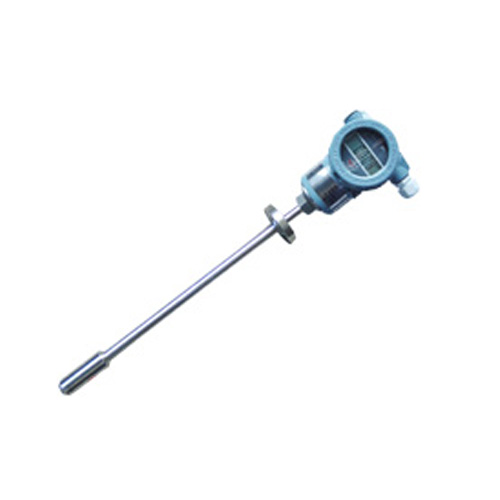

501系列液位变送器是对压力变送器技术的延伸和发展。根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊壮物的体积、液高、重量的准确测量和传送。广泛应用于电力、石油、化工、冶金、水利、自来水、食品等行业。

特 点 :

 安装简单、使用方便，互换能力强。

 高品质传感器的灵敏度高，响应速度快，准确反映情流动或静态液面的细微变化，测量准确度高。

 具备本安防爆和隔离防爆能力，可应用于各种危险场所。

 备有防阻塞设计，可实现对糊状介质液位的测量。

  100%等分刻度、LED、LCD三种指示表头，现场读十分方便。

 4-20mA DC二线制信号传送，抗干扰能力强，传输距离远。

 精细独特的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。

  压力传感器直接感测被测液位压力，不手介质起泡、沉积的影响。

  使用被测介质广泛，可测油、水及316不锈钢兼容的糊状物，具有一定的防腐能力。 物理性能

结构材料：隔离膜片：316不锈钢膜片 传感器外壳：1Gr18Ni9Ti

 电 缆：φ8聚 乙烯六芯空心电缆（防腐蚀型为聚四氟乙烯电缆）

 中继箱： 97X84X147环氧树脂喷涂

过程连接： 投入式：直角支架孔距离50X50mm，孔径Φ5mm。

主要技术指标

精 度 0.25%F.S 0.5%F.S

测量范围 0～1～150(m)

存贮温度 -40℃～100℃

使用温度 0℃～70℃

温度影响 ＜0.02%/℃

湿度 ≤95%RH

现场显示 0～100%等分刻度 31/2 LED 31/2 LCD

负载能力 ≤750Ω 导气电缆材料 ￠8聚四氟乙烯 ￠8聚氯乙烯

输出 二线制4～20mA DC

适用介质 与316不锈钢兼容的液体及半糊状 零点温度系数 小于0.02%/℃ 满程温度系数 小于0.02%/℃
