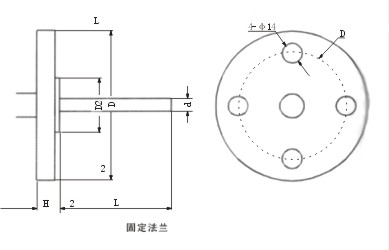

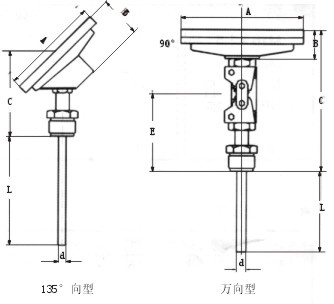

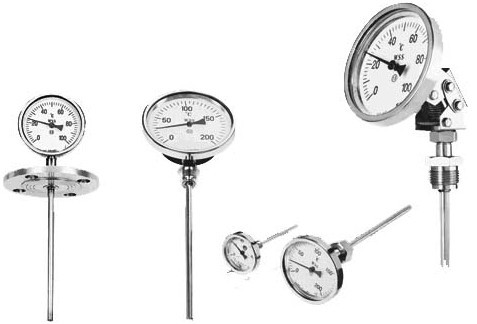

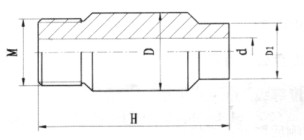

双金属温度计的详细资料：    应用 　     双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。 　  特点     现场显示温度，直观方便；   安全可靠，使用寿命长；   多种结构形式，可满足不同要求。  工作原理     双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值  主要技术参数   产品执行标准     JB/T8803-1998     GB3836-83   标度盘公称直径：60，100，150   精度等级：（1.0），1.5   热响应时间：≤40S   防护等级：IP55     ○角度调整误差       角度调整误差应不超过其量程的1.0%     ○回差       温度计回差应不大于基本误差限的绝对值     ○重复性       温度计重复性极限范围应不大于基本误差限绝对值的1/2     ○测温范围 测量范围℃ 适用范围   工业、商业 实验室、小型 -80～+40 √ √ -40～+80 √ √ 0～50 √ √ 0～100 √ √ 0～150 √ √ 0～200 √ √ 0～300 √ √ 0～400 √ √ 0～500 √ √       ○正常工作天气条件   工作场所 温度℃ 相对湿度% 掩蔽场所 -25～+55 5～100 户外场所 -40～+85 5～100     ○测量端形式     ○外形及尺寸   形式 A B C E L d 轴向型 65 23 73 - 75 100 150 200 300 400 500 750 1000 Φ6 Φ8 Φ10 105 23 73 - 155 23 73 - 径向型 65 50 110 34 105 50 110 34 105 50 110 34 135°向型 105 23 85 - 155 23 85 - 万向型 105 23 178 120 155 23 178 120     ○安装固定形式       可动外螺纹管接头 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30       可动内螺纹管接头   M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30       固定螺纹管接头   M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30       卡套螺纹接头   M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.5 16 24 Φ10       卡套螺纹接头 D D0 D1 SW d0 d Φ60 Φ42 Φ24 Φ22 Φ9 Φ8 Φ10           固定法兰 D D1 D2 H d0 d Φ105 Φ75 Φ55 Φ16 Φ14 Φ8 Φ10 注：可提供ANSI、JB、HG等标准法兰。    型号命名方法   W 温度仪表 | | | | | | | | | | | | | | | | | | | | | | | | | | | | |   S 金属膨胀式 | | | | | | | | | | | | | | | | | | | | | | | | | | |   S 感温元件双金属片 | | | | | | | | | | | | | | | | | | | | | | | | |   表壳公称直径 3 4 5 160 100 150 | | | | | | | | | | | | | | | | | | | 位置特征 0 1 2 8 轴向（直型） 径向（角型） 135°向（钝角型） 万向（可调角型） | | | | | | | | | | | | | | 安装固定装置 0 1 2 3 4 5 6 无固定装置 可动外螺纹 可动内螺纹 固定螺纹 固定法兰 卡套螺纹 卡套法兰 | | | | | | | 防护形式 无（未标注） W F 普通型 防护型 防腐型   |   |   |     W S S -4 8 1 W   典型型号示例  型号及规格     ○轴向型   型号 测温范围 精度等级 保护管材料 规格   安装固定装置 D L WSS -330 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 Φ60 75 100 150 200 300 400 500 750 1000 无固定装置 WSS -440 Φ100 WSS -500 Φ150 WSS -301 Φ60 可动外螺纹 WSS -401 Φ100 WSS -501 Φ150 WSS -302 Φ60 可动内螺纹 WSS -402 Φ100 WSS -502 Φ150 WSS -303 Φ60 固定螺纹 WSS -403 Φ100 WSS -503 Φ150 WSS -304 Φ60 固定法兰 WSS -404 Φ100 WSS -504 Φ150 WSS -305 Φ60 卡套螺纹 WSS -405 Φ100 WSS -505 Φ150 WSS -306 Φ60 WSS -406 Φ100 卡套法兰 WSS -506 Φ150   ○径向型   型号 测温范围 精度等级 保护管材料 规格 安装固定装置 D L WSS -310 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 Φ60 75 100 150 200 300 400 500 750 1000 无固定装置 WSS -410 Φ100 WSS -510 Φ150 WSS -311 Φ60 可动外螺纹 WSS -411 Φ100 WSS -511 Φ150 WSS -312 Φ60 可动内螺纹 WSS -412 Φ100 WSS -512 Φ150 WSS -313 Φ60 固定螺纹 WSS -413 Φ100 WSS -513 Φ150 WSS -314 Φ60 固定法兰 WSS -414 Φ100 WSS -514 Φ150 WSS -315 Φ60 卡套螺纹 WSS -415 Φ100 WSS -515 Φ150 WSS -316 Φ60 WSS -416 Φ100 卡套法兰 WSS -516 Φ150   ○135°向型   型号 测温范围 精度等级 保护管材料 规格 安装固定装置 D L WSS -420 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 Φ100 75 100 150 200 300 400 500 750 1000 无固定装置 WSS -520 Φ150 WSS -421 Φ100 可动外螺纹 WSS -521 Φ150 WSS -422 Φ100 可动内螺纹 WSS -522 Φ150 WSS -423 Φ100 固定螺纹 WSS -523 Φ150 WSS -424 Φ100 固定法兰 WSS -524 Φ150 WSS -425 Φ100 卡套螺纹 WSS -525 Φ150 WSS -426 Φ100 卡套法兰 WSS -526 Φ150        选型须知     1)型号   2)表盘直径   3)精度等级   4)安装固定形式   5)测温范围   6)长度或插入深度     例A：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm，ZY-WSS-481， 0～400℃，L=450， M27×2，1.5级。  安装方法示意  直接连接头示意   ○垂直管道安装方法   代号 M D D1 D2 D h H TH48A M16 1.5 Φ36 Φ48 Φ7 Φ7 27 80 TH48B M20 1.5 Φ40 Φ18 Φ14 Φ7 27 60 TH48C M27 1.5 Φ47 Φ28 Φ22 Φ17 32 60 TH48D M33 1.5 Φ55 Φ36 Φ30 Φ21 34 120 TH48E NPT1/2 Φ39 Φ27 Φ21 Φ16 35 60 120 TH48F NPT3/4 Φ47 Φ31 Φ25 Φ20 40 TH48G NPT1 Φ47 Φ41 Φ35 Φ30 45    <, TD> TH48B 代号 M D D1 D h H TH48A M16 1.5 Φ47 Φ18 Φ18 30 90 M33 1.5 Φ55 Φ24 Φ24 30 150 TH48C NPT1/2 Φ39 Φ16 Φ16 30 90 TH48D NPT3/4 Φ47 Φ20 Φ20 35 90 150 TH48E NPT1 Φ47 Φ30 Φ30 40   代号 M D D1 d H TH50A M16 1.5 Φ26 Φ28 Φ18 90 TH50B M20 1.5 Φ30 Φ36 Φ24 150 TH50C M27 1.5 Φ39 Φ27 Φ16 90 TH50D NPT1/4 Φ27 Φ31 Φ20 90 150 TH50E NPT1/2 Φ21 Φ41 Φ30 TH50F NPT3/4 Φ34 Φ41 Φ30   ○垂直管道安装方法   ○弯曲管道安装方法   ○法兰安装方法   代号 M D D1 d H TH50A M16 1.5 Φ26 Φ28 Φ18 90 TH50B M20 1.5 Φ30 Φ36 Φ24 150 TH50C M27 1.5 Φ39 Φ27 Φ16 90 TH50D NPT1/4 Φ27 Φ31 Φ20 90 150 TH50E NPT1/2 Φ21 Φ41 Φ30 TH50F NPT3/4 Φ34 Φ41 Φ30

双金属温度计选型须知
　　在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外，还要重视性价比和维护工作量等因素。此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆擦入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。
