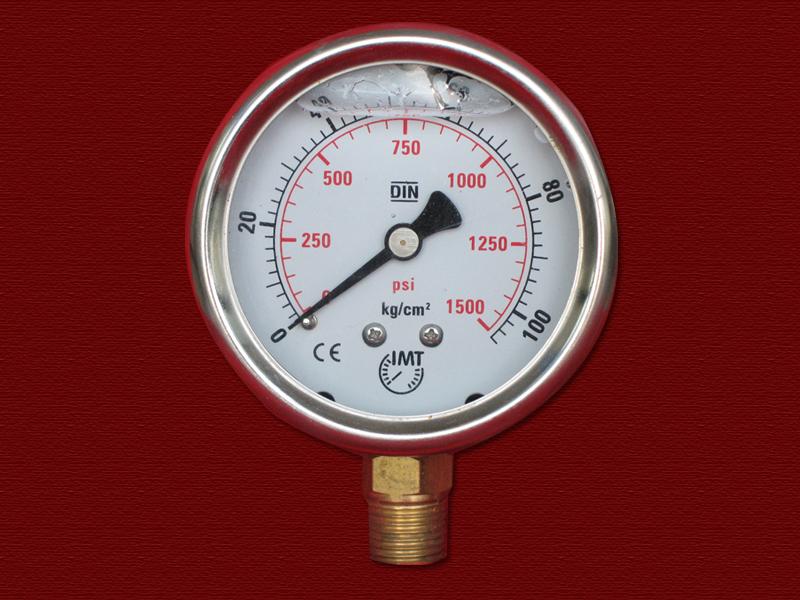

一、一般压力表说明

    一般压力表适用于测量无爆炸危险，不结晶，不凝固及对铜合金不起腐蚀作用的液体、气体和蒸汽等介质的压力。

二、一般压力表主要技术指标

型号	Y-40 Y-40Z	Y-60 Y-60Z Y-60ZT	Y-100 Y-100ZT	Y-150 Y-150ZT	Y-250
公称通径mm	￠40	￠60	￠100	￠150	￠250
精度等级	2.5		1.6
测量范围MPa	0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6
	0～10；16；25		0～10；16；25；40；60；100
	-0。1～0.06；0.15；0.3；0.5；0.9；1.5；2.4

使用环境指标：-40～70℃，相对湿度不大于85%

温度影响：不大于0.4%/10℃（相对温度偏离20±5℃）

三、一般压力表结构原理

仪表的测量系统有接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在盘度指示相应的压力数值。为了消除扇形齿轮转轴齿轮间隙活动，在转轴齿轮上装置了盘形游丝。

型号	D	d	d1	L	d0	B	H	d2	H1	H2	L1
Y-40	￠40	M10×1	￠2.5	10		38	24			8.5	2
Y-40Z						40	24			0
Y-60	￠60	M14×1.5 M10×1	￠5	14		56	30			12
Y-60Z						58	30			0
Y-60T					72	56	30	￠4.5		13
Y-60ZT						53	30	￠4.5	24	0
Y-100	￠100	M20×1.5	￠6	20		90	44			18
Y-100Z						85	44			30
Y-100T					118	90	45	￠5.5	39	18
Y-100ZT						85	44	￠5.5		30
Y-150	￠150					115	48			18
Y-150Z						92	47		41	30
Y-150T					165	115	48	￠5.5		18
Y-150ZT						92	47	￠5.5		30
Y-200	￠200					146	50			18
Y-250	￠250					167	50			18

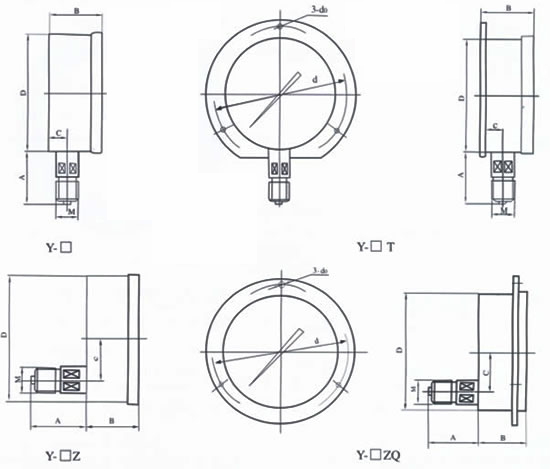

外形尺寸：
