一、概述

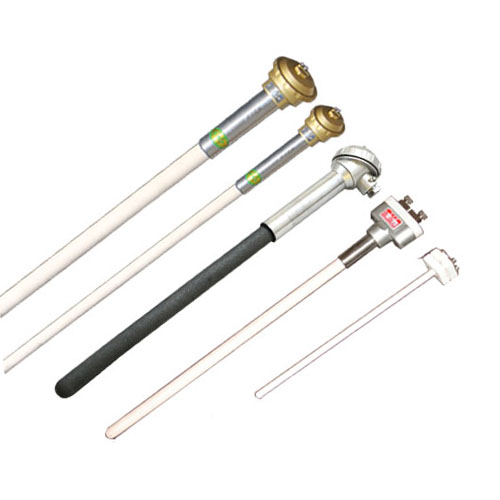

        WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
       铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果铂铑热电偶的工作端与参比端存在有温差时，显示仪表将会批示出铂铑热电偶产生的热电势所对应的温度值。
       铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
      各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

二、应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。

三、主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压

四、测量温度及允差

热电偶类别 代号 分度号 最高温度 测量温度 允许偏差△t℃
铂铑30-铂铑6 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t
镍铬-镍硅 WRN K 0~1300 0-1100 ±2.5℃或±0.75%t
镍铬-铜镍 WRE E 0~800 0-800 ±2.5℃或±0.75%t

五、型号及规格

型 号 分 度 号 测温范围℃ 保 护 管 材 料
 热响应时间
 规 格
d L x l
WRP-130
WRP2-130
 S 0-1300 高铝质 ＜ 150S Φ16 300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000

WRP-131
WRP2-131
 ＜ 360S Φ25
WRQ-130
WRQ2-130
 R 0-1300 ＜ 150S Φ16
WRQ-131
WRQ2-131
 ＜ 360S Φ25
WRR-130
WRR2-130
 B 0-1600 刚玉管 ＜ 150S Φ16
WRR-131
WRR2-131
 ＜ 360S Φ25

（1）热电偶 I 级按协议订货；

（2） 非置入部分为碳钢。
