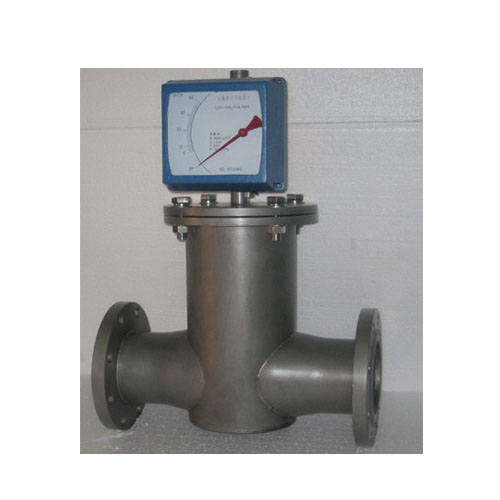

水平安装金属管浮子流量计
关键字：水平安装金属管浮子流量计，浮子流量计 |
.jpg)
一、水平安装金属管浮子流量计概述：
坚固结构设计的LZ系列水平安装金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质的流量测量过程中。
防护等级：1P65
材质：不锈钢 PTFE
工作压力：1.6-4.0MPa
环境温度:-25℃- +65℃
全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关
二、水平安装金属管浮子流量计主要特点：
全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长，短行程，总高250mm，安装方便；
机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量；
智能型指示器，采用国外最新信号采集处理芯片，模块化设计，无磁滞后；
具有数据恢复、数据备份、掉电保护及错误自诊断功能；
HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，通过HART通讯手操器可进行参数组态和现场调整与PC机串口连接，通过Windows程序，实现现场对仪表进行标定；
可用于易燃、易爆危险场合；
三、水平安装金属管浮子流量计技术参数：
l 电远传本质安全火花防爆本安型ExiaⅡCT6、电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6
l 供电电源：
♦标准型：二线制24VDC供电
♦交流型：交流220VAC供电
♦电池型：电池3.6V 7.5AH锂电池，可连续使用三年
l 输出信号：
二线制24VDC供电，4-20mA标准电流信号输出
二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议
报警输出：上限或下限瞬时流量报警
集电极开路输出（最大100mA 30VDC内部阻抗100欧）
继电器输出（触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
精度：±1.0%，±1.5%，±2.0%，
防护等级：IP65，IP67
电气接口：M20×1.5，1/2”NPT
主体材质：304SS，316SS，316L，Ti，不锈钢衬PTFE，哈氏合金C4，铜
口径：DN15～DN200
公称压力：DN15～DN50 PN4.0；DN80～DN200 PN1.6
最小量程：1～10L/h水，0～0.7m3/h Air at ATP
最大量程：20～200m3/h水，400～4000m3/h Air at ATP
介质温度
就地型-40～+400℃
远传型-20～+150℃
远传高温型150～+400℃
环境温度：-40℃～+70℃
二、水平安装金属管浮子流量计技术参数
|
通径
(mm)
|
流量范围
|
压力损失KPa
|
|
水L/h
|
空气m3/h
|
水
|
空气
|
|
常规型
|
防腐型
|
常规型/防腐型
|
常规型
|
防腐型
|
|
15
|
2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630
|
2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400
|
0.07-0.7
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0
|
6.5
6.5
6.6
6.6
6.8
7.0
8.6
11.1
|
5.5
5.5
5.6
5.6
5.8
6.1
7.3
|
7.1
7.2
7.3
7.5
8.0
10.8
10.0
14.0
|
|
25
|
100-1000
160-1600
250-2500
400-4000
|
63-630
100-1000
160-1600
250-2500
|
3-30
4.5-45
7-70
11-110
|
7.0
8.0
10.8
15.8
|
5.9
6.0
6.8
9.2
|
7.7
8.8
12.0
19.0
|
|
50
|
630-6300
1000-10000
1600-16000
|
400-4000
630-6300
000-10000
|
18-180
25-250
40-400
|
8.1
11.0
17.0
|
6.8
9.4
14.5
|
8.6
10.4
15.5
|
|
80
|
2500-25000
4000-40000
|
1600-16000
2500-25000
|
60-600
80-800
|
8.1
9.5
|
6.9
8.0
|
12.9
18.5
|
|
100
|
6300-63000
|
4000-40000
|
100-1000
|
15.0
|
8.5
|
19.2
|
|
150
|
20000-100000
|
|
600-3000
|
19.2
|
|
20.3
|
|
三、水平安装金属管浮子流量计产品选型
型号规格表
|
ZR-FZ
|
金属管浮子流量计
|
|
|
代号
|
指示器
|
|
Z
|
基本型指示器
|
|
D
|
远传型指示器
|
|
|
代号
|
公称通径
|
|
-15
|
DN15
|
|
-25
|
DN25
|
|
-40
|
DN40
|
|
-50
|
DN50
|
|
-80
|
DN80
|
|
-100
|
DN100
|
|
-150
|
DN150
|
|
|
代号
|
结构形式
|
|
/
|
下进上出
|
|
H1
|
左进右出
|
|
H2
|
右进左出
|
|
AA
|
侧进侧出
|
|
LA
|
底进侧出
|
|
S
|
螺纹连接
|
|
M
|
快速接头连接
|
|
|
代号
|
本体材质
|
|
R1
|
321不锈钢
|
|
R4
|
304不锈钢
|
|
R6
|
316不锈钢
|
|
R6L
|
316L不锈钢
|
|
Hc4
|
哈C合金
|
|
Ti
|
钛
|
|
F
|
内衬F46(PTFE)
|
|
|
代号
|
指示器类型
|
|
M7
|
线性指示器
|
|
M9
|
非线性指示器(就地指针显示瞬时流量)
|
|
|
代号
|
组合功能
|
|
ESK
|
24VDC；远传4-20mA标准电流信号
|
|
ESK-Z
|
24VDC；远传4-20mA；现场LCD显示瞬时及累计流量
|
|
ESK-D
|
现场锂电池供电；LCD显示瞬时及累计流量
|
|
K1
|
带一上线报警点信号
|
|
K2
|
带下上线报警点信号
|
|
K12
|
带一上线和一下线报警点信号
|
|
|
代号
|
防爆类型
|
|
Ex
|
本安防爆
|
|
Exd
|
隔爆
|
|
|
代号
|
测量介质分类
|
|
L
|
液体
|
|
G
|
气体
|
|
|
代号
|
增加功能
|
|
T
|
测量管带有保温/隔热夹套
|
|
HT
|
测量介质温度大于120°高温
|
|
LZ水平安装金属管浮子流量计 转换器形水平安装金属管浮子流量计如何正确安装：流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
附件：可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。
注意事项： 1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。垂直安装金属管浮子流量计
|
| |
