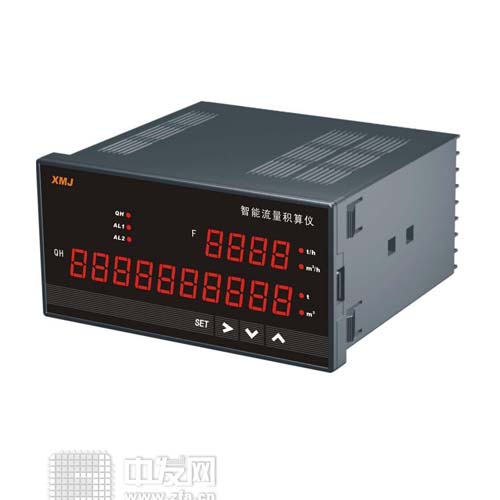

智能流量积算仪详细介绍

●适用范围

     ZR908智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，智能流量积算仪可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

●功能特点

智能流量积算仪全范围自动温度、压力补偿运算，补偿方式任意设定
线性积算、开方积算任意设定
瞬时流量、累积流量、温度、压力多种参数显示
小信号切除功能，切除范围0-5%可选
智能流量积算仪的累积流量值可通过面板按键清零，清零操作可锁
掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持
智能流量积算仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便

●主要技术指标

基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排同时显示，上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S
报警输出：瞬时流量二限报警，继电器输出触点容量 AC220V/3A
变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
馈电输出：DC24V/50mA
电 源：开关电源 85～265VAC 功耗4W以下

● 型号说明


型 谱								说 明
ZR-908								智能流量积算仪
外型尺寸	A							横式160×80×125mm
	A/S							竖式80×160×125mm
	B							方式96×96×110mm
控制输出		B0						B0无报警输出，可省略
		B1						瞬时流量上限报警
		B2						瞬时流量下限报警
		B3						瞬时流量上下限报警
		B4						累积流量上限报警
		B5						累积流量下限报警
		B6						累积流量上下限报警
变送输出			X1					4-20mA输出
			X2					0-10mA输出
			X3					1-5V输出
			X4					0-5V输出
通讯输出				P				微型打印机
				R				串行通讯RS232
				S				串行通讯RS485
变送器配电电源								无馈电输出
					V12			带DC12V馈电输出
					V24			带DC24V馈电输出
供电电源								220VAC供电
						W		DC24V供电
流量输入信号						L1		电流：4-20mA、0-10mA、0-20 mA
						L2		电压：1-5V、0-5V
						L3		脉冲频率： 0-10KHZ
温度输入信号							W1	电流：4-20mA、0-10mA、0-20mA
							W2	电压：1-5V、0-5V
							W3	热电阻：Pt100
							W4	热电偶：K、T、E
压力输入信号							Y1	电流：4-20mA、0-10mA、0-20mA
							Y2	电压：1-5V、0-5V

型号举例：908AB3X1SV24L1W1Y1
908系列智能流量积算仪，外形尺寸160×80×125mm，瞬时流量上下限报警控制输出，4～20mA 瞬时流量信号输入，4～20mA 压力信号输入，4～20mA 温度信号输入，4～20mA瞬时流量变送输出，带RS485隔离通讯接口，带DC24V馈电输出，供电电源220VAC
