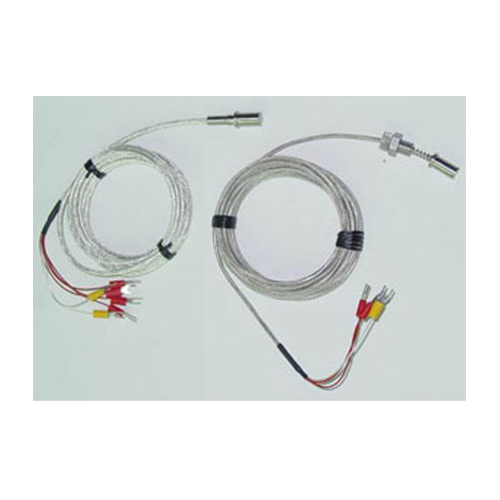

WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制，紧巾在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。

主要技术参数

感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0 分度号Cu50：R0=50±0.050Ω  　　 Cu100：R0=100±0.10Ω 分度号Pt100:R0=100±0.12Ω(B级) 其中:R0为元件在0℃时的电阻值。

测量范围和允差（单位：mm）

名称 测温范围℃ 允许偏差△t℃ 分度号 端面铜电阻 -50-100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100 端面铂电阻 -150-200 B级：±(0.30+0.005|t|) Pt100

型号规格

型 号 分度号 结构特征 测温范围℃ 保护管材质 热响应时间 规格 公称压力 外接线引线长度L （ mm） 直径d（ mm） M（ mm） WZCM-201 Cu50 Cu100 固定埋入或螺纹连接 -50-100 紫铜T2-Y ＜15 Φ 6 M8x0 .75 常压 500 1000 1500 2000 2500 WZPM-201 Pt100 -150-200 ＜15 Φ 8.7 M10x1       WZPM-201B

注：WZPM-201B采用引进元件WZPM-018，精度等级为A级。

安装形式
