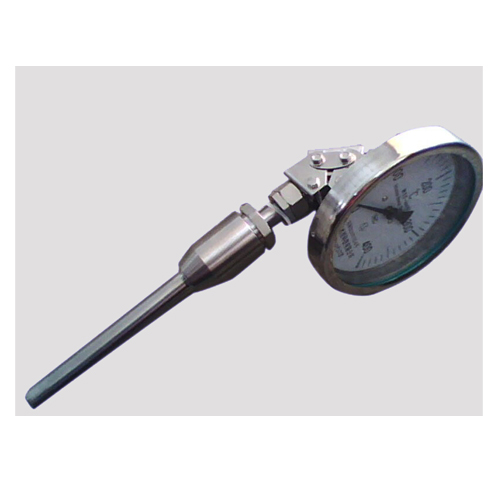

热套式双金属温度计
关键字：热套式双金属温度计,双金属温度计 |
应用
WSS热套式双金属温度计配合各式安装套管，满足不同压力等级要求。可以直接测量各种过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
技术参数
·标度盘公称直径：100、150
·精度等级：（1.0），1.5
·热响应时间：≤40S
·防护等级：IP55
·连接尺寸：M20×1.5，NPT1/2
外形及尺寸
|
形式
|
D
|
A
|
B
|
E
|
d
|
|
径向型
|
105
|
23
|
73
|
-
|
φ8
φ10
|
|
155
|
23
|
73
|
-
|
|
轴向型
|
65
|
50
|
110
|
34
|
|
105
|
50
|
110
|
34
|
|
万向型
|
105
|
23
|
178
|
120
|
|
155
|
23
|
178
|
120
|
|
电接点轴向
|
128
|
40
|
135
|
-
|
|
电接点径向型
|
128
|
72
|
150
|
42
|
|
电接点万向型
|
128
|
40
|
175
|
98
|
型号及规格
|
型号
|
测温范围℃
|
精度等级
|
保护和材料
|
规格
|
公称压力
|
安装固定装置
|
|
WSS-403S
|
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
150
200
250
300
350
400
500
550
|
≤30Mpa
|
螺纹连接式
|
|
WSS-503S
|
|
WSS-413S
|
|
WSS-513S
|
|
WSS-483S
|
|
WSS-583S
|
|
WSSX-403S
|
|
WSSX-413S
|
|
WSSX-483S
|
|
WSS-403L
|
1.5-40Mpa*
|
法兰连接式
|
|
WSS-503L
|
|
WSS-413L
|
|
WSS-513L
|
|
WSS-483L
|
|
WSS-583L
|
|
WSSX-403S
|
|
WSSX-413L
|
|
WSSX-483L
|
（1）可配各式安装套管，热安装套管形式详见TK07.01；
（2）保护管其余材质根据协议订货；
（3）打“*”表示公称压力根据法兰压力等级而定，详见TK04.01
选型须知
（1）型号
（2）精度等级
（3）测温范围
（4）安装固定形式
（5）热安装套管形式
（6）插入长度
例：万向型双金属温度计，测温范围0-400℃，热安装套管TH01F，插入长300mm，WSS-83TH01F，0-400℃，L=300
|
| |
