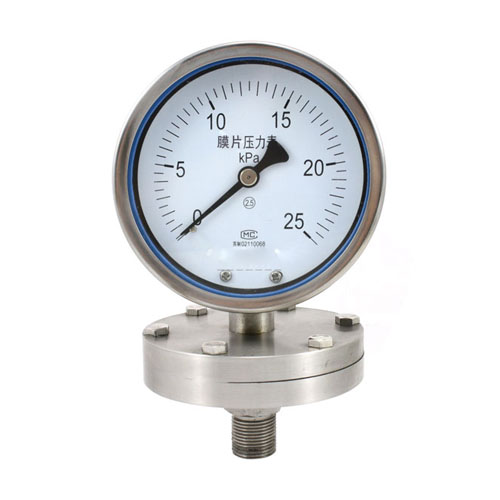

膜片压力表
关键字：膜片压力表,压力表 |
YPF系列膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。 膜片压力表耐腐蚀性能取决于膜片材料。
结构原理
膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。 膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
主要技术指示
精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
外壳防护等级：IP64
.gif)
标度范围、外形尺寸及重量
|
型号
|
标度范围
|
承压部
寸D1
|
表壳
外径D
|
重量kg
|
|
YPF-100A
|
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa
|
φ85
|
φ100
|
1.6
|
|
YPF-100B
YPF-100B-F
|
|
φ115
|
|
YPF-150A
|
φ85
|
φ150
|
1.8
|
|
YPF-150B
YPF -150B-F
|
|
φ115
|
|
YPF-100B
YPF-100B-F
|
0～1.6、0～.5、0～4、0～6、0～10、
0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0
-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、
-8～8、-12～12、-20～20*kPa
|
φ160
|
φ100
|
2.9
|
|
YPF-150B
YPF-150B-F
|
φ160
|
φ150
|
3.2
|
*0～40、-40～0、±20KPa规格承压部尺寸D1为φ85
膜片压力表 导压系统及外壳等主要零件的材质
|
型号
|
名称
|
导压系统
|
表壳材料
|
|
膜片
|
法兰接头
|
密封垫圈
|
|
YPF-100A
150A
|
膜片压力表
|
Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa)
|
1Cr18Ni9
|
丁腈橡胶
|
铸铝
|
|
YPF-100B
150B
|
不锈钢膜片压力表
|
聚四氟乙烯
|
1Cr18Ni9
|
|
YPF-100B-F
150B-F
|
法兰不锈钢膜片压力表
|
|
|
|

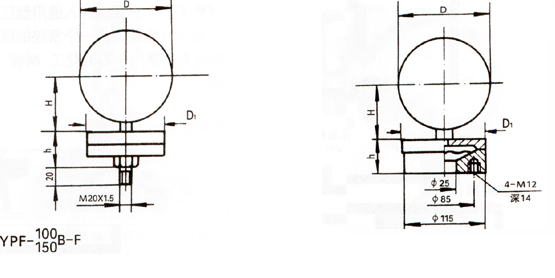

YPF-100A
|
YPF-100B
|
YPF-100B
|
YPF-150A
|
YPF-150B
|
YPF-150B-F
|
|
D
|
φ100
|
φ110
|
φ110
|
φ150
|
φ160
|
φ160
|
|
H
|
66
|
66
|
66
|
91
|
91
|
91
|
|
h
|
32
|
32
|
36
|
32
|
32
|
36
|
|
.png)
|
| |
