1． 产品概述
1.1 简介
D80系列雷达物位计传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
D80系列雷达物位计

1.2 应用
采用先进的非接触式测量
 采用极其稳定的材料制造
 测量液体、固体介质的物位
 可以测量所有介电常数＞1.8的介质
 测量范围0…20m(可以扩展到35米)
 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
 4…20mA输出或数字型信号输出
 分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
 不受介质密度、粘稠度和温度的变化的影响
 过程压力可达40bar
 过程温度可达250℃


1.3测量原理
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
    即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
 D80系列雷达物位计

1.4 输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：          D=C×T/2    （其中C为光速）
因空罐的距离E已知，则物位L为：   L=E-D
1.5 输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
2. 仪表介绍

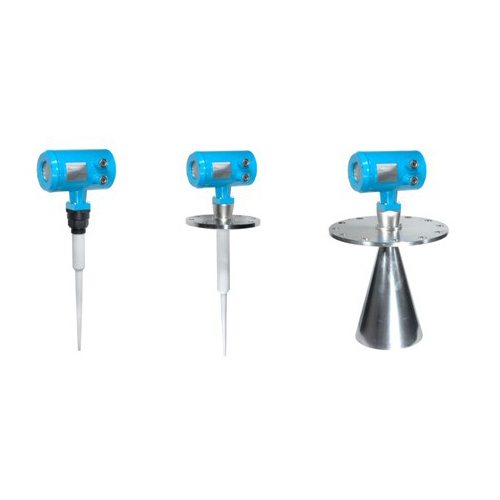

 TXD80系列智能雷达物位仪表
应        用 ：过程条件简单，腐蚀性的液体、浆料、固体比如：污水储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐
测量范围  ：20米
过程连接    ：G11/2螺纹或11/2NPT
介质温度 ：-40-120℃
过程压力 ：-1.0-3bar
重复性 ：± 2mm
精度 ：< 0.1%
频率范围 ：6.8GHz
防爆/防护等级 ：Exia II CT6/IP67
信 号 输 出 ：4…20mA/HART(两线)
        D801
应        用 ：存储或过程容器腐蚀性的液体、浆料、固体
比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
测量范围  ：20米
过程连接    ：法兰
介质温度 ：-40-150℃
过程压力 ：-1.0-20bar
重复性 ：± 2mm
精度 ：< 0.1%
频率范围 ：                                                   6.8GHz
防爆/防护等级 ：Exia II CT6/IP67
信 号 输 出 : 4…20mA/HART(两线)
        D802
应        用 ：适应各种存储容器或过程计量环境，液体、浆料、固体，比如：原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒
测量范围  ：35米
过程连接    ：法兰
过程温度 ：-40-250℃
过程压力 ：-1.0-40bar
重复性 ：± 2mm
精度 ：< 0.1%
频率范围 ：6.8GHz
防爆/防护等级 ：Exia II CT6/IP67
信 号 输 出 ：4…20mA/HART(两线)
