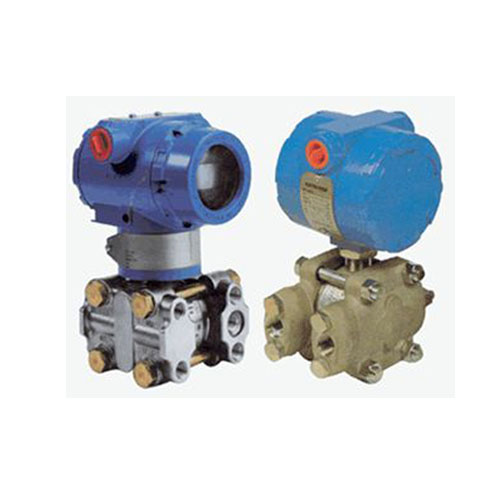

530A绝压变送器可用于测量液体、气体或蒸汽的压力，然后将其转变成4～20mA DC的电流信号输出。530A型绝压变送器支持BRAIN\HART和FOUNDATION™现场总线或PROFIBSUS PA通信协议。


TX-530A的规格

		HC-530A直接安装式绝对压力和压力变送器                 (以下测量结果均为EJA510A的数据)
		A膜盒	B膜盒	C膜盒	D膜盒
测量范围		0~200kPa (0~29psi)	0~2MPa (0~290psi)	0~10MPa (0~1450psi)	0~50MPa (0~7200psi)
测量量程		10~200kPa (1.45~29psi)	0.1~2MPa (14.5~290psi)	0.5~10MPa (72.5~1450psi)	5~50MPa (720~7200psi)
精度		±0.2%	±0.2%	±0.2%	±0.2%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度		-40~120℃ (-40~248℉) (普通型)
最大过压		4MPa (580psi)	4MPa (580psi)	20MPa (2900psi)	60MPa (8500psi)
安装		直接安装/2-inch管安装
接液部件材质	膜盒	哈氏合金C-276
	过程接头	SUS316L，哈氏合金C-276
外壳		铝合金或SUS316不锈钢(可选)

530A选型表

基本规格代码：HC-530A-DAS4N-02NN

第1项：输出信号	D 4-20mA DC/BRAIN协议数字通讯 E 4-20mA DC/HART协议数字通讯
第2项：测量量程（膜盒）	A 10-200KPa B 0.1-2MPa C 0.5-10MPa D 5-50MPa
第3项：接液件材质	S SUS316 哈氏合金C-276 H 哈氏合金C-276 哈氏合金C-276
第4项：过程接口	4 1/2NPT内螺纹 7 1/2NPT外螺纹 8 G1/2DIN 16 288 外螺纹 9 M20X1.5DIN 16 288 外螺纹
第5项：-	N N
第6项：-	-0 0
第7项：电气接口	0 G1/2内螺纹,一个电气接口 2 1/2NPT内螺纹,二个电气接口，无盲塞 3 Pg13.5内螺纹,二个电气接口，无盲塞 4 M20内螺纹,二个电气接口，无盲塞 5 G1/2内螺纹,二个电气接口，盲塞一个 7 1/2NPT内螺纹,二个电气接口，盲塞一个 8 Pg13.5内螺纹,二个电气接口，盲塞一个 9 M20内螺纹,二个电气接口，盲塞一个
第8项：内藏显示表	D 数字显示表 E 数字显示表带测量范围设置钮 N 无
第9项：安装托架	E JIS SECC 2-inch管 F JIS SUS304 2-inch管 N 无
