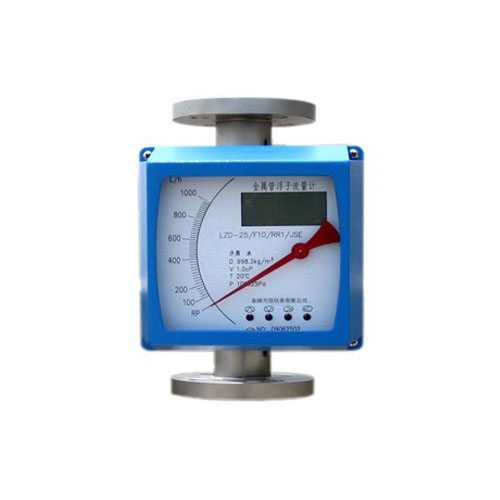

金属管浮子流量计
关键字：金属管浮子流量计,浮子流量计,流量计 |
金属管浮子流量计适用于小口径和低流速介质 流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
一、技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: ‹5mPa.s(F15.1-F15.3)
‹30mPa.s(F15.4-F15.8)
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
LZ-系列金属管浮子流量计
产品说明：
LZ－列金属管浮子流量计流量选择表
|
腐通径Anticorrosion
Diameter
|
普通通径Normal Diameter
|
测量 范围 Measure Range
|
最大压力损失Maximum Pressure Loss
|
|
DN（mm）
|
DN（mm）
|
空气Air20℃ m3/h
|
水Water（20℃） （L/h）
|
空气Air（KPa）
|
水Water（KPa）
|
|
15
|
15
|
0.05-0.5
|
1.6-16
|
7.0
|
6.4
|
|
0.07-0.7
|
2.5-25
|
7.1
|
6.5
|
|
0.11-1.1
|
4.0-40
|
7.2
|
6.5
|
|
0.18-1.8
|
6.0-60
|
7.3
|
6.6
|
|
0.28-2.8
|
10-100
|
7.5
|
6.6
|
|
0.40-4.0
|
16-160
|
8.0
|
6.8
|
|
0.70-7.0
|
25-250
|
10.8
|
7.2
|
|
1.00-10
|
40-400
|
10
|
8.6
|
|
1.60-16
|
60-600
|
14
|
11.1
|
|
25
|
|
80-800
|
|
14
|
|
25
|
3.00-30
|
100-1000
|
7.7
|
7.0
|
|
4.50-45
|
160-1600
|
8.8
|
8.0
|
|
7.00-70
|
250-2500
|
12
|
10.8
|
|
11-110
|
400-4000
|
19
|
15.8
|
|
50
|
|
500-5000
|
|
16.2
|
|
50
|
18-180
|
600-6000
|
8.6
|
8.1
|
|
25-250
|
1000-10000
|
10.4
|
11
|
|
80
|
40-400
|
1600-16000
|
12.6
|
17
|
|
80
|
50-500
|
2000-20000
|
15.5
|
6.3
|
|
100
|
75-750
|
2500-25000
|
17.2
|
8.1
|
|
100
|
100-1000
|
4000-40000
|
|
9.5
|
|
125
|
160-1600
|
6000-60000
|
|
10
|
|
125
|
250-2500
|
8000-80000
|
|
16
|
|
150
|
|
10000-100000
|
|
20
|
|
|
300-3000
|
12-120m3/h
|
|
20
|
|
|
400-4000
|
15-150m3/h
|
|
25
|

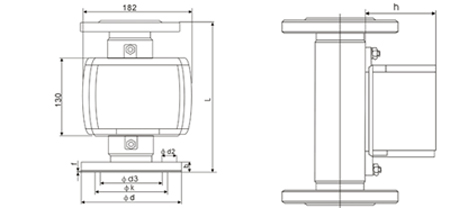

安装尺寸
法兰及外形尺寸
|
口径/压力
Mn/MPa
|
尺寸（mm）
Φd
|
Φd3
|
Φk
|
Φd2
|
b
|
f
|
L
|
h
|
|
15/4.0
|
95
|
45
|
65
|
4xΦ14
|
16
|
2
|
250
|
85
|
|
25/4.0
|
115
|
68
|
85
|
4xΦ14
|
18
|
2
|
250
|
85
|
|
50/4.0
|
165
|
102
|
125
|
4xΦ18
|
20
|
3
|
250
|
85
|
|
80/1.6
|
200
|
138
|
160
|
8xΦ18
|
20
|
3
|
250
|
85
|
|
100/1.6
|
220
|
162
|
180
|
8xΦ18
|
20
|
3
|
250
|
85
|
|
125/1.6
|
250
|
188
|
210
|
8xΦ18
|
22
|
3
|
400
|
85
|
|
150/1.6
|
285
|
218
|
240
|
8xΦ22
|
22
|
3
|
400
|
85
|
LZ-系列金属浮子流量计选型说明
|
管道口径
|

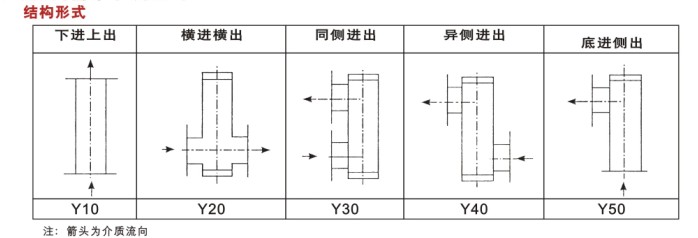

结构形式
|
接液材质
|
附加结构
|
|
A
|
B
|
介质流向
|
C
|
D
|
|
DN15
|
Y10
|
下进上出
|
RRO
|
0Cr18Ni12Mo2Ti
|
F
|
防腐型
|
|
DN25
|
Y20
|
横进横出
|
RR1
|
1Cr18Ni9Ti
|
T
|
夹套型
|
|
DN50
|
Y30
|
同侧进出
|
RP
|
（聚四氟乙烯）
|
Z
|
阻尼型
|
|
DN80
|
Y40
|
异侧进出
|
Ti
|
（钛合金）
|
G
|
高温型
|
|
DN100
|
Y50
|
底侧进出
|
RL
|
316L
|
Y
|
高压型
|
|
DN125
|
|
|
|
|
B
|
防爆型
|
|
DN150
|
|
|
|
|
|
|
|
转换器功能组合
|
功能
|
|
Es1
|
远传4-20mA标准电流信号，本安防爆，防爆标志ibIICT5，安全栅型号LB906（注）
|
|
Es2
|
远传4-20mA标准电流信号
|
|
K1
|
带一上限报警输出
|
|
K2
|
带一上限报警输出
|
|
K12
|
带一上限和一下限报警输出
|
|
JsB
|
现场电池供电，LCD显示瞬时流量和累积流量，本安防爆
|
|
JsC
|
220V AC 供电，LCD显示瞬时流量和累积流量
|
|
JsD
|
24 V AC 供电，LCD显示瞬时流量和累积流量本安防爆
|
|
JsE
|
24 V AC 供电，LCD显示瞬时流量和累积流量,输出（4-20）mA标准电流信号传送瞬时流量，本安防爆
|
如果介质中含有铁磁性颗粒，就应在入流量计入口处安装磁性滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减少压力损失，每根磁棒均由PTFE聚乙烯包裹，防止腐蚀。
Ⅰ型：法兰式连接，高度100mm
Ⅱ型：压紧式安装，高度50mm
|
| |
