一、概 述

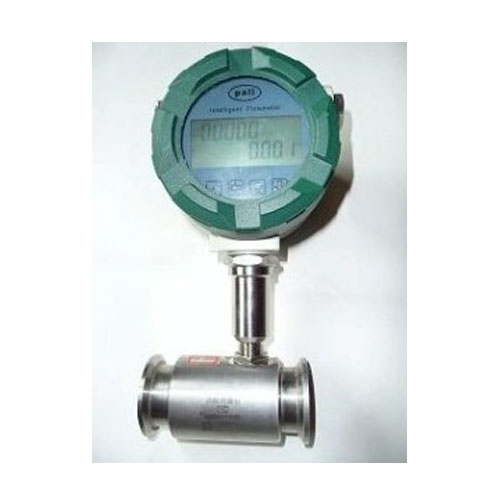

列卫生型涡轮流量计是一种可广泛应用于制药、食品、饮料等行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。HC-LWS系列卫生型涡轮流量计已达到同类产品国际水准，是卫生行业理想仪表。
二、产品特点
1、国际化标准，可替代同类进口产品；
2、防腐防锈材质，适用于卫生行业；
3、快装式结构，易于安装维护；
4、精度高，重复性好；
5、高品质涡轮，超出常规的量程范围；
三、适用场所
·制药行业:生理盐水、葡萄糖水等输液制品的灌装与计量；
·食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。

1.基本参数： 表1

仪表口径	4、6、10、15、20、25、32、40 、50
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
仪表材质	316（L）不锈钢
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号	传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V  变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：+12VDC 、+24VDC（可选）  变送器：+24VDC  现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤1000m
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	基本型：非防爆产品；防爆型：ExdIIBT6
防护等级	IP65

2.测量范围及工作压力：表2

仪表口径 （mm）	正常流量范围 （m3/h）	扩展流量范围 （m3/h）	常规耐受压力 （MPa）
DN 4	0.04～0.25	0.04～0.4	1.0
DN 6	0.1～0.6	0.06～0.6	1.0
DN 10	0.2～1.2	0.15～1.5	1.0
DN 15	0.6～6	0.4～8	1.0
DN 20	0.8～8	0.45～9	1.0
DN 25	1～10	0.5～10	1.0
DN 32	1.5～15	0.8～15	1.0
DN 40	2～20	1～20	1.0
DN 50	4～40	2～40	1.0

仪表选型：表3

型    号						说    明
TX-LWS-	□	/□	/□	/□	/□
公 称 通 径	4					4 mm
	6					6 mm
	10					10 mm
	15					15 mm
	20					20 mm
	25					25 mm
	32					32 mm
	40					40 mm
	50					50 mm
类 型		N				传感器型：+12V或24V供电，输出三线制脉冲信号
		A				变送器型：+24V供电，输出二线制4～20mA
		B				智能型：锂电池供电，现场显示无信号输出
		C				智能型：+24V供电，现场显示并输出二线制4～20mA
		C1				智能型：+24V供电，现场显示并带有RS486通讯协议
		C2				智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05			0.5级
			10			1.0级
			02			0.2级（协商订货，生产周期较长）
涡 轮 类 型				W		扩展测量范围
				S		标准测量范围
防 爆					N	非防爆型
					E	防爆型，ExdⅡBT6

安装尺寸：表4

	D(mm)	A(mm)	d(mm)	L（mm）
DN4	Φ50	Φ46	4	100
DN6			6
DN10			10
DN15			15
DN20			20
DN25			25
DN40	Φ64	Φ60	40	140
DN50	Φ77.5	Φ73	50	150
