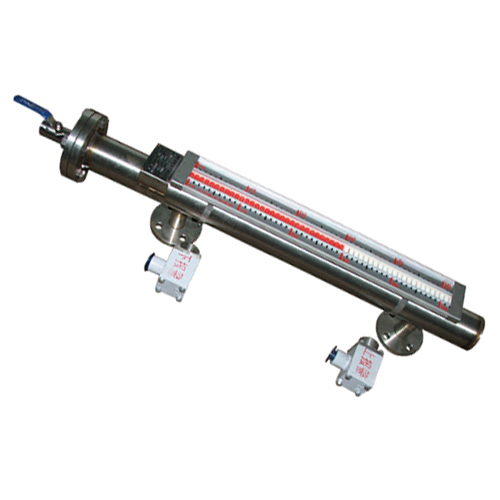

ZR-UHZ-52/W高温型磁翻板液位计采用耐高温磁钢和耐高温材料制造，以适用高温介质液位的测量。

 UHZ-52/W高温型磁翻板液位计种类

 UHZ-52/W高温型磁翻板液位计，按其工作压力的大小，可分为以下四种类型：

1、高温低压型

       工作压力：PN≤2.5MPa

2、高温中压型

       工作压力：PN=2.5～4.0MPa

3、高温高压型

   工作压力：6.3～10.0MPa

三、主要技术参数

1、测量范围：L=500～6000mm；

   高温高压型：L=500～3000mm；

2、工作压力：0～2.5；2.5～4.0；4.0～6.3；6.3～10.0MPa；

3、介质温度：120～350℃；

4、介质密度：≥0.45g/ cm3；

5、接液材质：各种型号不锈钢（按介质化学性和温度高低来选择）；

四、连接法兰

1、 连接法兰：□规格：DN20、DN25（任选）；

2、 标准：PN2.5，JB/T83-94（平焊环板式松套管法兰）

          PN4.0～PN6.3，JB/T84-94，凸面对焊环板式松套法兰

          PN6.3～PN10.0，JB/T82.2-94凹凸面对焊管法兰，仪表凹凸面

注：订货时，请提供法兰规格及标准

五、产品选型

基本型号	工作 压力	报警器 配  置	变送器 配  置	防爆 要求	法兰 通径	测量 范围	特殊 型式	表示意义
UHZ-52	—□	—□	□	□	—□	—□	/□	型谱
	P							最高工作压力（MPa）
		O						无报警器
		B						配报警器
			O					无变送器
			M					配MY型变送器
			J					配JY型变送器
				O				无防爆要求
				d				隔爆型
					D1			DN20
					D2			DN25
						L		法兰中心距（mm）
							Z	夹套型
							W	高温型
							F	防腐型
							Y	高压型
							R	电热带式
							H	防火花式
							S	防霜型
							X	指示器下置式
							D	指示器上置式

根据测量温度、测量压力、测量介质、安装方式等等参数的不同等系列仪表供客户选择。根据形式分为侧装型、顶装型以及专用型。侧装型包括：普通型、液态汽体专用、防腐型、内衬型、卫生型、夹套型、耐低温防霜型、高温高压型等，顶装型包括：普通型、液态汽体专用、耐腐型、粘稠型、顶侧型。以及特殊工况专用型等等。以上均为我公司自产产品质优价廉，种类较多，保证客户选择到性价比更好的产品。

 一、ZR-UHZ-52/W高温型磁翻板液位计基本结构
