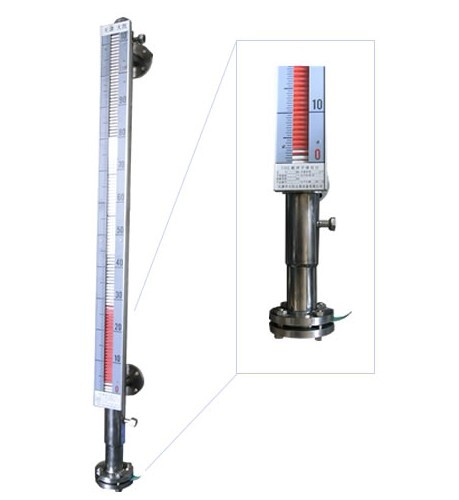

一、UHZ-52Z夹套型磁翻板液位计基本结构

    在磁翻板液位计测量管（主体管）之外加装套管，套管上、下两端各有一个进出汽（液）接口，进而构成夹套式磁翻板液位计。

二、UHZ-52Z夹套型磁翻板液位计用途

夹套式主要用于高粘度和低沸点介质液位的测量。

当测量粘度大易凝固的液体介质时，可在夹套腔内连续通入蒸汽或高温水，便可有效的防止被测介质在测量管内凝固，因而可连续地进行液位测量。

当测量低沸点易沸腾的液体介质时，可在夹套腔内连续通入冷却水来稳定液面，从而可准确的观察液面的高度。

三、主要技术参数

1、测量范围：L=500～6000mm；

2、指示误差：±10mm；

3、工作压力：≤6.3MPa；

4、介质温度：350℃；

5、介质密度：≥0.4g/ cm3；

6、夹套腔内保温或者保冷介质压力：≤0.6MPa；

7、夹套腔接管尺寸：G1/2"（外螺纹）；

    8、 连接法兰：□规格：DN20、DN25（任选）；□标准：PN1.0～PN2.5，JB/T83-94（平焊）   PN4.0～PN0，JB/T84-94（凹凸），仪表凸面。或选用其它法兰标准，订货时请注明。

9、安装方式：侧装。

   10、夹套腔接管入口（下端），应加装一个针型阀，以便于夹套腔内介质的通断；

四、产品型谱

基本型号	工作 压力	报警器 配  置	变送器 配  置	防爆 要求	法兰 通径	测量 范围	特殊 型式	表示意义
UHZ-52	—□	—□	□	□	—□	—□	/□	型谱
	P							最高工作压力（MPa）
		O						无报警器
		B						配报警器
			O					无变送器
			M					配MY型变送器
			J					配JY型变送器
				O				无防爆要求
				d				隔爆型
					D1			DN20
					D2			DN25
						L		法兰中心距（mm）
							Z	夹套型
							W	高温型
							F	防腐型
							Y	高压型
							R	电热带式
							H	防火花式
							S	防霜型
							X	指示器下置式
							D	指示器上置式
