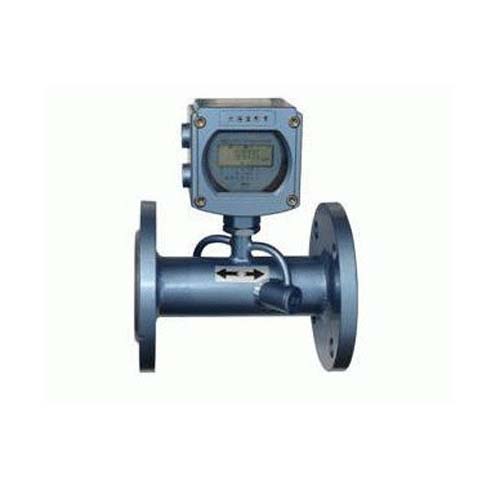

管道式超声波流量计说明
1.结构紧凑、坚固,精度高
2.有4～20mA或0～20m输出,可带RS-232通讯或RS-485通讯
3.OTC输出正、负、净累积流量脉冲信号或瞬时流量频率信号
4.有声音报警提示功能,自动记忆前64日，前64个月，前5年的累积流量
5.可输入5路模拟电流信号
6.全中文液晶显示瞬时流量及正、负、净累积流量、流速、时间、模拟输入等数据
7.继电器可输出近20种源信号
产品介绍：
管道式超声波流量计采用超声波时差原理来计量圆管内液体的流量。富士达公司生厂的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。
【管道式超声波流量计简要说明】
极低的始动流量，最低可测流速达0.01m/s
超低功耗设计，功耗小于0.00055W
电池供电可连续工作6～10年
采用超声波传感器，无机械转动部分，10年免维护设计
双向流量均可测量
测量管段模具铸造，保证无泄漏
测量精度±1%、±2%、±3%可选
【管道式超声波流量计技术参数】
测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
管径范围：DN15-1000mm全系列不同管径用户可选
管段长度：按普通水表规格尺寸设计
测量周期：默认3秒，1～31秒用户可选。
适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃）
精确度：±1%、±2%、±3%可选
重复性精度：优于±0.5%
传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃
防护等级：IP68，压铸铝仪表壳，水下2米正常工作
接口输出：RS232、RS485标准配置，4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作
有源4-20mA供电（两线制），无需电池即可正常工作
RS232输出时主机切电工作，无需电池即可正常工作
RS485输出时需要外加5V电源，无需电池即可正常工作
管道式超声波流量计特点
适用液体介质： 水，酸碱液,油类等单一均匀稳定的流体，浊度小于10000ppm，粒径小于1mm
适用介质温度： 温度:0℃～160℃功能：正反向双向计量，可计量正、负、净累积流量；压力：≤1.6MPa
环境温/湿度： 主机-30℃～+80℃;传感器-40℃～+160℃，传感器可浸水工作，水深小于3m适用管径：DN10mm～DN1000mm
直管段要求： 上游>10D，下游>5D 距泵出口>30D(D:管径)
流速范围： 0～±30m/s
精度等级： 优于1%
重 复 性： 优于0.5%
| 转换器: |
 |
 |
| 流量变送器 |
流量模块 |
|
| |
|
测量精度
|
±1.0%
|
|
重 复 性
|
0.2%
|
|
流速范围
|
0～32m/s（流速分辨率0.001m/s）
|
|
工作电源
|
流量变送器和流量模块24VDC（带隔离）
|
|
功 耗
|
工作电流50mA
|
|
显 示
|
正、负累积量、瞬时流量、流速、累计工作时间、日期、工作状态错误代码、
超声波信号强度与质量
|
|
操 作
|
可通过磁棒（流量变送器）或按键（流量模块）操作显示数据；
通过RS-485通讯连接专用二次仪表，可以远程设置参数和显示流量计数据，
传输距离可达1000米以上。
|
|
输入信号
|
3路4-20mADC模拟输入（选配）
2路三线制Pt100电阻信号输入（选配）
|
|
输出信号
|
标配隔离RS-485输出
两路隔离型可编程OCT输出（选配）
可扩展1-3路4-20mA输出（选配）
|
|
软件升级
|
可通过E-mail传送来的代码文件实现软件升级
|
|
定量控制
|
可编程内置定量控制器，可以使用外部输入信号或者MODBUS指令启动
|
|
数据记录
|
可记录前64天、前32个月、前2年累积流量和工作状态，可记录前16次上、
断电时间和流量，并可实现自动或手动流量补加
|
|
断电保护
|
断电10万小时数据不丢失
|
|
防护等级
|
流量变送器IP68，流量模块IP63，二次盘装操作仪表IP63
|
|
|
| 传感器 |
| 管段式传感器是采用法兰或快速活接头将传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好，免维护等特点。 |
|
|
| |
| |
|
技术参数
|
卫生型传感器
|
π型管段式传感器
|
标准管段式传感器
|
|
适用主机
|
一体式、分体式流量变送器或流量模块
|
|
适用管径
|
DN15-DN100
|
DN15-DN40
|
DN50-DN1000
|
|
材 质
|
不锈钢
|
碳钢（不锈钢选购）
|
|
工作频率
|
1MHz
|
|
连接方式
|
快速接头连接
|
法兰连接
|
法兰连接
|
|
适用温度
|
-40-160℃
|
|
标 定
|
整机在线标定
|
|
防护等级
|
IP68（可浸水工作，水深≤3米）
|
|
介质种类
|
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
|
|
介质浊度
|
≤10000ppm且气泡含量小
|
|
信号电缆
|
SEYV75-2型四芯专用屏蔽电缆，可加长到500米，布线时电缆应外加金属套管以增加抗干
扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源
|
|
|
|
