一、概述

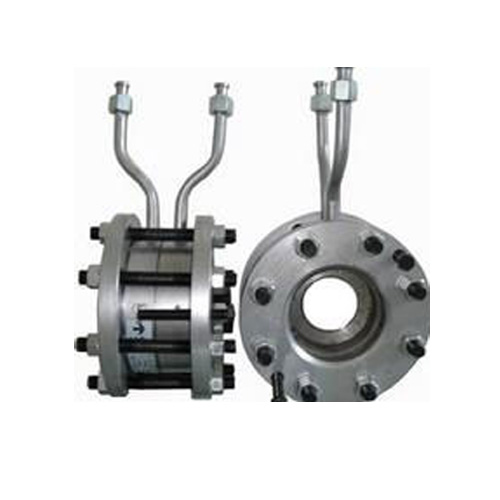

       LG系列孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

        充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

二、特点
 孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
孔板计算采用国际标准与加工
 孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
标准型节流装置无须实流校准，即可投用。
一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型孔板流量计特点
采用进口单晶硅智能差压传感器
高精度，完善的自诊断功能
智能孔板流量计智能孔板流量计其量程可自编程调整。
智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
配有多种通讯接口
稳定性高
量程范围宽、大于10：1
智能型孔板流量计技术指标
高精度：±0.075%
高稳定性：优于0.1%FS/年
高静压：40MPa
连续工作5年不需调校
可忽略温度、静压影响
抗高过压
三、LG系列孔板流量计

型号	说 明
LG	节流装置（ 孔板流量计 ）
	代号	按其结构特征的两大基本分类
	K	孔板
	P	喷嘴等
		代号	公称压力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代号	口径(mm)
			10～1600	10～1600mm
				代号	按其结构形式细分
				H	标准孔板(环室)
				Y	标准孔板(法兰)
				K	标准孔板(钻孔)
				I	ISA 1932喷嘴
				L	长径喷嘴
				W	文丘利喷嘴
				G	经典文丘利管
				S	双重孔板
				Q	圆缺孔板
				Z	锥形入口孔板
				R	1/4圆孔板
				P	偏心孔板
				N	整体(内藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊节流装置
					代号	介质
					1	液体
					2	气体
					3	蒸汽
					4	高温液体
						代号	补偿形式
						N	不带压力、温度补偿
						P	带压力补偿输出
						T	带温度补偿输出
						Q	带压力、温度补偿输出
							代号	变送器差压量程范围
							0	微差压量程
							1	低差压量程
							2	中差压量程
							3	高差压量程
								代号	是否带现场显示
								W	节流装置传感器
								X	智能节流装置（流量计）
