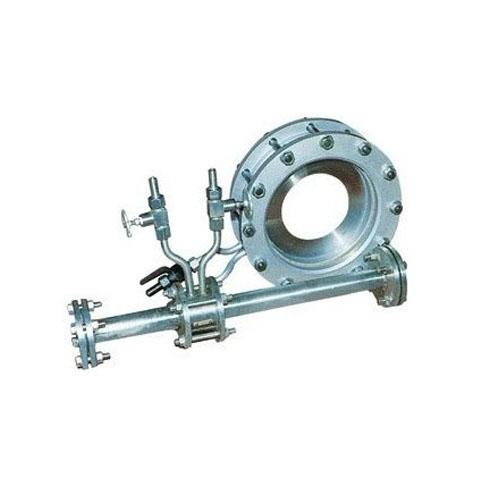

节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点. 孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81‹流量测量节流装置的设计安装和使用›;2.国际标准ISO5167‹国际标准组织规定的各种节流装置›3.化工部标准GJ516-87-HK06

一、标准孔板

 特点
具有测量精度高，安装方便，使用范围广、造价低等特点。广泛应用 于各种介质的流量测量。
 规格
DN20～3000mm

二、标准喷嘴

 特点

  具有耐高温高压，耐冲击，使用寿命长，测量范围大，测量精度高的特点。适用于电厂高温高压蒸汽流量，热网管路，流速大的流体流量测量。

  具有两种形式： A:ISA1932喷嘴(标准喷嘴)      B:长径喷嘴

三、经典文丘里管文丘里喷嘴

 特点
  具有压力损失小,测量精度高,前后直管长度短,使用寿命长的特点。 适用于水、气体的流量测量。
 规格
  50＜DN＜3500mm
四、机翼测风装置
 特点
  具有压力损失小，前后直管较短，测量稳定的特点。适用于圆形或 矩形管道的风量测量。
 规格
  DN80-4000mm(或长×宽)
五、双文丘里管
 特点
  具有压力损失小，测量稳定的特点，适用于圆形或矩形管道的风量测量。
 规格
  DN200-4000mm(或长×宽)
六、环形孔板、圆缺孔板、偏心孔板
 特点
  具有不易堵塞，前后直管较短的特点。适用于高炉煤气、焦炉 煤气等含粉尘、杂质，较多的气体及液体的测量。
 规格
  DN50-3500mm
