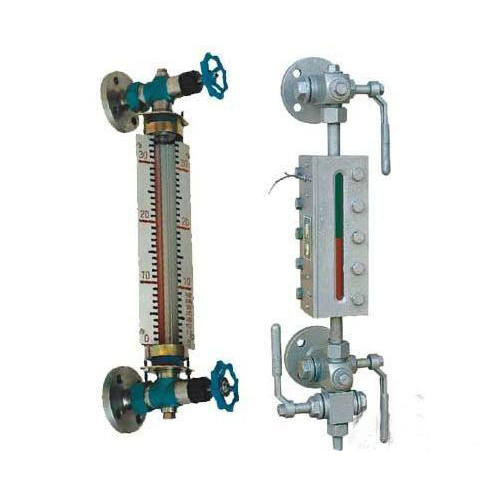

玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。适用于化工、石油等工业低温设备的液位指示装置。

产品结构

仪表的上下阀上装有法兰接头，与容器连接构联通器，透过玻璃板直接指示容器布什的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸气，冷却时可用循环水，这样可以调节流动性能，夹套型接管尺寸ZG1/4内螺纹。

在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器压力作用下，自动密封，防止容器内的液体继续外流。

在仪表的上端针形阀装有阻塞螺钉，可供放气之用，下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。

技术数据
针形阀的自动关闭压力　　　　≥0.2MPa　

夹套蒸气压力为　　　　　　　≤0.6MPa

玻璃板的急变温差为　　　　　≤240℃

注：我厂承接特殊规格的定货。玻璃板液位计产品类型

名称

型号

公称压力MPa

介质温度℃

结构特征

(规格按上、下阀中心线间距离

标准号

结构形式

材料

L=304

L=500

L=800

L=1100

L=1400

L=1700

透光式玻璃板液位计

T2.5

2.5

-20～+250

普通型

I(碳钢) II(1Cr18Ni9Ti)

△

△

△

△

△

HG5-1364-80

夹套型

I(碳钢) II(1Cr18Ni9Ti)

△

△

△

△

△

T6.3

6.3

-20～+250

普通型

I(碳钢) II(1Cr18Ni9Ti)

△

△

△

△

△

HG5-1365-80

夹套型

I(碳钢) II(1Cr18Ni9Ti)

△

△

△

△

△

反射式玻璃板液位计

R4.0

4.0

-20～+250

普通型

I(碳钢) II(1Cr18Ni9Ti)

△

△

△

△

△

HG5-1366-80

夹套型

I(碳钢) II(1Cr18Ni9Ti)

△

△

△

△

△

R0.6

0.6

-20～+250

带颈衬里

III(碳钢衬里)

△

HG5-1367-80

带颈

I(碳钢) II(1Cr18Ni9Ti)

△ △

HG5-1368-80

R

常压

-20～+250

衬里

III(碳钢衬里)

△ △

HG1369-80

嵌入联接

I(碳钢) II(1Cr18Ni9Ti)

△ △

HG5-1370-80

外型尺寸图 1.针型阀 2.本体 3.压盖 4.衬垫 5. 玻璃板 6.螺母 7.垫片 8.U型螺栓 9.螺柱 10.加热夹套 反射式普通型 反射式夹套型(Z) 透光式普通型 透光式夹套型(Z)

安装、使用与维护

1、为了保证自动密超过计划作用，容器内的介质压力不得小于0.2MPa,在打开上下阀时，阀杆退出转数不少于4转(使钢球封门时，不致于碰到阀杆的顶端)。 2、使用中的仪表应定期检查。清洗玻璃板内外壁污垢，使液位显示清晰。 3、检修装配玻璃板在旋紧螺栓时，要密切注意玻璃板受力不均而破碎。因此，螺栓须严格按图示1、2、3┈┈┈10、11、12顺序交叉地分多次夹紧玻璃板。
