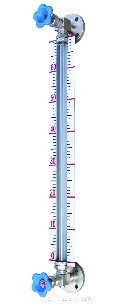

仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
玻璃管液位计特点
直读式仪表，读数精确。
结构简单，维修方便。
经久耐用。
测量范围(安装中心距L)：300、500、600、800、 1000、1200、1400、1700、2000mm
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≤200℃
连接法兰标准：HGJ46-91 PN1.6 DN20突面。（其它法兰标准如JB/T、GB、ANSI等，请用户注明）
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：≥0.2MPa
安装中心距L和标尺刻度L1的关系
|
L
|
300
|
500
|
600
|
800
|
1000
|
1200
|
1400
|
1700
|
2000
|
|
H
|
150
|
350
|
450
|
650
|
850
|
1050
|
1250
|
1550
|
1850
|
使用须知
为保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
玻璃管液位计型号、标记标准系列
|
名 称
|
标 准 号
|
型号 标志
|
规 格(mm)
|
|
玻璃管液位计
|
HG5-227-80
|
DA I PN1.6
|
300
500
600
800
1000
1200
1400
1700
2000
|
|
玻璃管液位计
|
HG5-227-80
|
DB I PN1.6
|
|
玻璃管液位计
|
HG5-227-80
|
DA II PN1.6
|
|
玻璃管液位计
|
HG5-227-80
|
DB II PN1.6
|
|
玻璃管液位计
|
HG5-227-80
|
WA I PN1.6
|
|
玻璃管液位计
|
HG5-227-80
|
WB I PN1.6
|
|
玻璃管液位计
|
HG5-227-80
|
WA II PN1.6
|
|
玻璃管液位计
|
HG5-227-80
|
WB II PN1.6
|
|
玻璃管液位计针形阀
|
HG5-227-80
|
(上)A I B I PN1.6
|
|
玻璃管液位计针形阀
|
HG5-227-80
|
(下)A I B I PN1.6
|
|
玻璃管液位计针形阀
|
HG5-227-80
|
(上)A II B II PN1.6
|
|
玻璃管液位计针形阀
|
HG5-227-80
|
(下)A II B II PN1.6
|
注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰
●订货时请提供下列数据：●型号规格●测量范围(中心距L)●工作压力●工作温度●材质要求
